Productdetails:
|

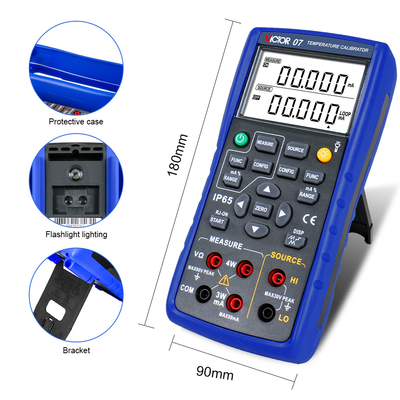

Color: | Blue or Orange and Black | Size: | 180*90*47mm |
---|---|---|---|
Product Name: | Loop Calibrator | Model No.: | VICTOR 07 |

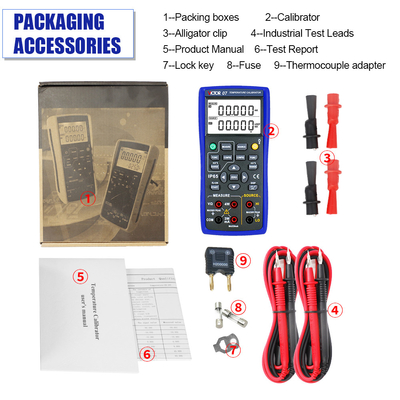

Packing Details: | 10pcs/Carton; Carton Size: 39.5*38.5*26cm | Accuracy: | 0.05% accuracy |

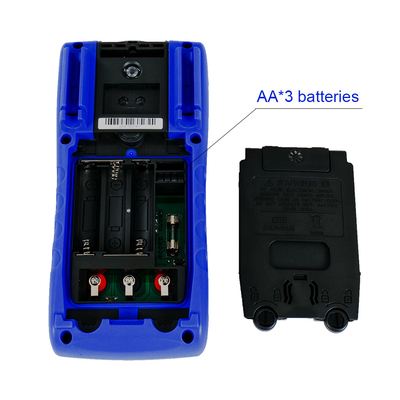

Weight: | Approx. 900 g (including batteries) | Power supply: | 2*1.5V AA Alkaline battery |
VICTOR 07 Temperatuurkalibrator Multifunctioneel proceskalibrator Thermocouple-kalibrator
Inleiding
Temperatuurkalibrator (hierna "kalibrator" genoemd) is een draagbaar handgereedschap dat op batterij wordt aangedreven en elektrische en fysische parameters kan meten en weergeven.Kan worden gebruikt voor het meten van gelijkstroomspanning, gelijkstroom, weerstand, thermocouple en thermische weerstand; en het simuleren van de uitgang gelijkstroomspanning, gelijkstroom, weerstand, thermos, thermische weerstand.
Meting functie | Bereik | Meetbereik | Resolutie | Precisiteit | Opmerkingen | |
DC-spanning DCV |
100 mV | -110.000mV~110.000mV | 00,001 mV | 00,05 + 0,03 mV | Invoerweerstand: ongeveer 1MΩ | |
1V | -1,1000V~1,1000V | 0.0001V | 0.05% + 0,3 mV | |||
35 V | - 35.000 V 35.000 V | 0.001V | 0.02% + 2 mV | |||
Gelijkstroom DCI |
30 mA | - 35.000 mA tot 35.000 mA | 0.001mA | 0.02%+4uA |
Shuntweerstand: ongeveer 10Ω Invoerweerstand: ongeveer 20Ω |
|
Resistentie |
500Ω | 0~550.00Ω | 0.01Ω | 0.05%+0.2Ω |
2W/3W/4W meting 500Ω~1mA opwinding 5KΩ~0,1mA opwinding Opencircuitspanning: ongeveer 2,5 V Loodweerstand is niet inbegrepen in de meetnauwkeurigheid |
|
5KΩ | 0~5.5000KΩ | 0.0001KΩ | 0.05%+2Ω | |||
Thermocouple TC |
R | 0°C ∼1767°C | 1°C |
0 ∼ 500 °C 500 ̊1767°C |
2.5°C 2°C |
Gebruik de ITS-90 temperatuurschaal De foutcompensatie van de koude verbinding is niet in de nauwkeurigheid opgenomen. Sensorongewikkeldheid niet in de nauwkeurigheid opgenomen Het effect van het thermo-elektrisch potentieel wordt niet in de nauwkeurigheid opgenomen. De overeenkomstige materialen van het linkse deelnummer zijn als volgt: R: Platina-rodium 13-platina S: Platina-rodium 10-platina K: Nickelchroom-Nickel silicium E: Nikkel-chroom-koper-nikkel (Constantan) J: ijzer-koper nikkel (Constantan) T: koper-koper-nikkel (Constantan) N: Nikkelchroom silicium-Nikkel silicium B: Platina-rodium 30-platina A: wolfraam-rhenium 5-wolfraam-rhenium 20 C: wolfraam-rhenium 5-wolfraam-rhenium 26 D: wolfraamren 3-wolfraam-ren 25 |
S | 0°C ∼1767°C | |||||
K | -100,0° ≈1372,0°C | 0.1°C |
-100,0 ∼0,0 °C 0.0 ¥1372.0°C |
1.2°C 00,8°C |
||
E | -50,0°C ¥1000.0°C |
-50,0°C ∼0,0°C 0.0·1000.0°C |
00,9°C 1.5°C |
|||
J | -60,0°C-1200,0°C |
-60,0 ∼0,0 °C 00,01200,0°C |
1.0°C 00,7°C |
|||
T | -100,0°C ≈ 400,0°C |
-100,0 ∼0,0 °C 00,0 ‰ 400,0 °C |
1.0°C 00,7°C |
|||
N | -200,0° ∼1300,0°C |
-200,0 ‰ 0,0 °C 0.0 ¥1300.0°C |
1.5°C 00,9°C |
|||
B. | 600°C1820°C | 1°C |
600°C tot 800°C 800 ‰ 1000°C 1000°1820°C |
2.2°C 10,8°C 1.4°C |
||
Een | 0°C ∼2500°C | 1°C |
0°1600°C 1600 ∼ 2000°C 2000°C tot 2500°C |
2.0°C 2.2°C 2.4°C |
||
C | 0°C ∼2310°C | 1°C |
0°1600°C 1600 ∼ 2000°C 2000 ∼ 2310°C |
2.0°C 2.2°C 2.4°C |
||
D | 0°C ∼2310°C | 1°C |
0°100°C 100 ̊270°C 270 ‰ 1200°C 270°2310°C |
20,6°C 2.4°C 2.2°C 2.4°C |
||
Thermische weerstand RTD (3W) |
Pt100 385 |
-200,0°C ∼800,0°C | 0.1°C |
-200,0 ‰ 0,0 °C 00,0 ‰ 400,0 °C 4000,0 ‰ 800,0 °C |
0.5°C 00,7°C 00,8°C |
Gebruik Pt (385) temperatuurschaal 2W/3W/4W meting 500Ω~1mA opwinding 5KΩ~0,1mA opwinding Opencircuitspanning: ongeveer 2,5 V Fouten die zijn veroorzaakt door 2W/3W meetloodweerstandsmismatch worden niet in de nauwkeurigheid opgenomen. Sensorongewikkeldheid niet in de nauwkeurigheid opgenomen Het effect van het thermo-elektrisch potentieel wordt niet in de nauwkeurigheid opgenomen. |
Pt200 385 |
-200,0°C ∼630,0°C |
-200,0 ∼100,0 °C 1000,030,0°C 3000,0 ∼ 630,0 °C |
00,8°C 00,9°C 1.0°C |
|||
Pt500 385 |
-200,0°C ∼630,0°C |
-200,0 ∼100,0 °C 1000,030,0°C 3000,0 ∼ 630,0 °C |
0.4°C 0.5°C 00,7°C |
|||
Pt1000 385 |
-200,0°C ∼630,0°C |
-200,0 ∼100,0 °C 1000,030,0°C 3000,0 ∼ 630,0 °C |
0.3°C 0.5°C 00,7°C |
|||
Cu50 | -50,0°C ∼150,0°C | -50,0 ∼150,0°C | 00,7°C | |||
Continuïteitsdetectie | 500Ω | ≤ 50Ω geluid | 0.01Ω | Ongeveer 1mA opwinding | ||
Loop-stroomtoevoer Loop |
24 V | 10% |
