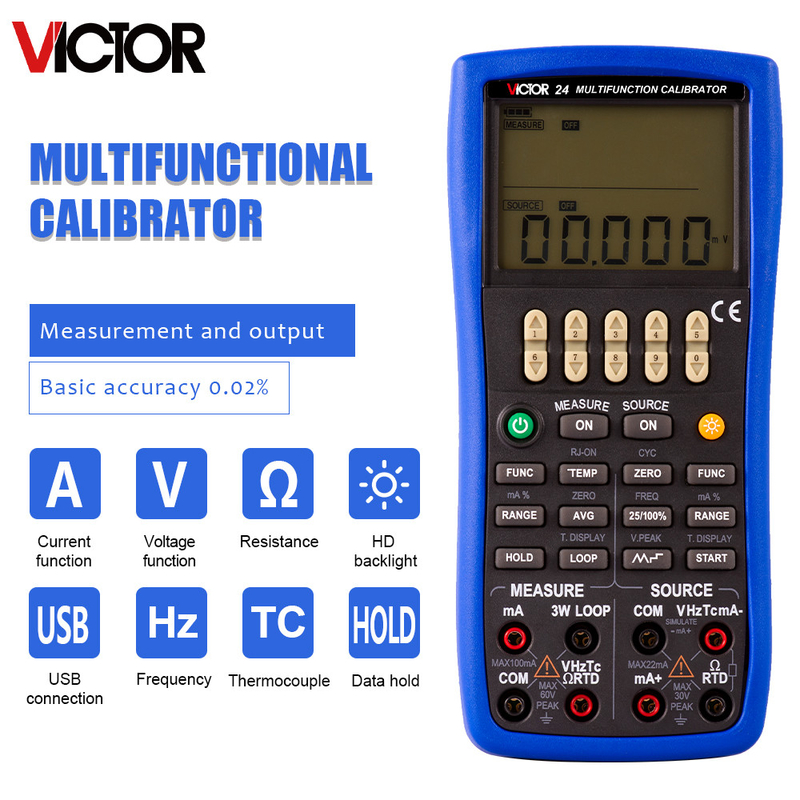

VICTOR 24 Draagbare multifunctiekalibrator Rtd Kalibratieapparatuur

Meting

Functie

Aankoop

Functie

DCV

DCI

OHM

FREQ

TC

RTD

Cont.

Loop OFF

Loop ON

DCV

●

●

●

●

●

●

●

●

DCI

RAMP ON

×

×

×

×

×

×

×

×

RAMP OFF

●

●

●

●

●

●

●

●

OHM

●

●

●

●

●

●

●

●

FREQ

●

●

●

●

×

●

●

●

TC

●

●

●

●

●

×

×

●

RTD

●

●

●

●

●

×

×

●

Project

Model
Prestaties
Parameters

Victor 24

Victor 25

Bron

gelijkstroommillivolt

Bereik

-10 ¢ 110 mV

-10 ¢ 110 mV

Precisiteit=
±(% van de ingestelde waarde +% van het bereik)

0.02%+0.01%

0.02%+0.01%

Resolutie

1 uV

1 uV

Gelijkstroomspanning

Bereik

-0,1 11V

-0,1 11V

Precisiteit=
±(% van de ingestelde waarde +% van het bereik)

0.02%+0.01%

0.02%+0.01%

Resolutie

10uV/0,1mV

10uV/0,1mV

Gelijkstroom

Bereik

0 22 mA

0 22 mA

Precisiteit=
±(% van de ingestelde waarde +% van het bereik)

0.02%+0.02%

0.02%+0.02%

Resolutie

1 uA

1 uA

Sinkstroom

Bereik

0 22 mA

0 22 mA

Precisiteit=
±(% van de ingestelde waarde +% van het bereik)

0.02%+0.02%

0.02%+0.02%

Resolutie

1 uA

1 uA

Externe stroom
aanbod

5 ¢ 28V

5 ¢ 28V

Resistentie

Bereik

0 ¢ 40 KΩ

0 ¢ 40 KΩ

Precisiteit=
±(% van de ingestelde waarde +% van het bereik)

0.02%+0.02%

0.02%+0.02%

Resolutie

0.01Ω/0.1Ω/1Ω

0.01Ω/0.1Ω/1Ω

Thermocouple

Bereik

R/S/K/E/J/T/B/N

R/S/K/E/J/T/B/N

Precisiteit

0.4°C

0.4°C

Resolutie

0.1°C/1°C

0.1°C/1°C

RTD

Bereik

Pt100/Pt200/Pt500/
Pt1000/Cu10/Cu50

Pt100/Pt200/Pt500/
Pt1000/Cu10/Cu50

Precisiteit

0.2°C

0.2°C

Resolutie

0.1°C

0.1°C

Frequentie

Bereik

1Hz 110KHz

1Hz 110KHz

Precisiteit

± 2 woorden

± 2 woorden

Resolutie

0.01Hz/1Hz/0.1KHz/2KHz

0.01Hz/1Hz/0.1KHz/2KHz

Puls

Frequentie

N/A

1 Hz 10 kHz

Bereik

1 ¥100000cyc

Precisiteit

± 2 woorden

Resolutie

1cyc

Schakelaar

Bereik

N/A

1Hz 110KHz

Precisiteit

± 2 woorden

Resolutie

0.01Hz/1Hz/0.1KHz/2KHz

Druk

Bereik

N/A

Afhankelijk van de drukmodule

Precisiteit=
±(% van de ingestelde waarde +% van het bereik)

Afhankelijk van de drukmodule

Resolutie

5 cijfers

Maatregel

gelijkstroommillivolt

Bereik

-5 550 mV

-5 550 mV

Precisiteit=
±(% van het lezen + % van het bereik)

0.02%+0.01%

0.02%+0.01%

Resolutie

1 uV/10 uV

1 uV/10 uV

Gelijkstroomspanning

Bereik

-0,5 V 55 V

-0,5 V 55 V

Precisiteit=
±(% van het lezen + % van het bereik)

0.02%+0.01%

0.02%+0.01%

Resolutie

0.1mV/1mV

0.1mV/1mV

Gelijkstroom

Bereik

-5 55 mA

-5 55 mA

Precisiteit=
±(% van het lezen + % van het bereik)

0.02%+0.01%

0.02%+0.01%

Resolutie

1 uA

1 uA

Resistentie

Bereik

0 ¢5,5 KΩ

0 ¢5,5 KΩ

Precisiteit=
±(% van het lezen + % van het bereik)

00,05%+0,02%

00,05%+0,02%

Resolutie

0.01Ω/0.1Ω

0.01Ω/0.1Ω

Thermocouple

Bereik

R/S/K/E/J/T/B/N

R/S/K/E/J/T/B/N

Precisiteit

00,7°C

00,7°C

Resolutie

0.1°C/1°C

0.1°C/1°C

RTD

Bereik

Pt100/Pt200/Pt500/
Pt1000/Cu10/Cu50

Pt100/Pt200/Pt500/
Pt1000/Cu10/Cu50

Precisiteit

0.3°C

0.3°C

Resolutie

0.1°C

0.1°C

Frequentie

Bereik

3 Hz ∼50 kHz

3 Hz ∼50 kHz

Precisiteit

± 2 woorden

± 2 woorden

Resolutie

0.01Hz/0.1Hz/1Hz

0.01Hz/0.1Hz/1Hz

Schakelaar

Bereik

N/A

Sluit/open

Takspercentage

200 ¢ 300Ω

Druk

Bereik

N/A

Afhankelijk van de drukmodule

Precisiteit=
±(% van het lezen + % van het bereik)

Afhankelijk van de drukmodule

Resolutie

5 cijfers

Continuïteitspieper

Bereik

0 ¢ 500Ω

0 ¢ 500Ω

Precisiteit

≤50Ωgeluid

≤50Ωgeluid

Resolutie

0.01Ω

0.01Ω

Loop-stroomtoevoer

Bereik

24V

24V

Precisiteit

± 10%

± 10%

De maximale stroom

22 mA

22 mA

Andere functies

Achterlicht

√

√

Automatisch uitschakelen

√

√

Laadfunctie

√

√

Vertoon van de kamertemperatuur

√

√

Detectie van batterijen

√

√

Het signaal van de oprit

√

√

Communicatiefunctie

RS232 seriecommunicatie, kan instrument op afstand bedienen door de toestel stuurprogramma.

RS232 seriecommunicatie, kan instrument op afstand bedienen door de toestel stuurprogramma.

Kenmerkend

Veiligheid

EN61010-1:2001

EN61010-1:2001

Voltage weerstaan

De in- en uitgang AC350V/1 minuten

De in- en uitgang AC350V/1 minuten

Isolatie

De in- en uitgang DC500V /50MΩ.

De in- en uitgang DC500V /50MΩ.

EMC

EN61326-1:2006

EN61326-1:2006

Authenticatie

CE

CE

Afbeelding

Dubbel display op het LCD-scherm

Dubbel display op het LCD-scherm

Stroomvoorziening

4×1,5 V AAA alkalische batterij

4×1,5 V AAA alkalische batterij

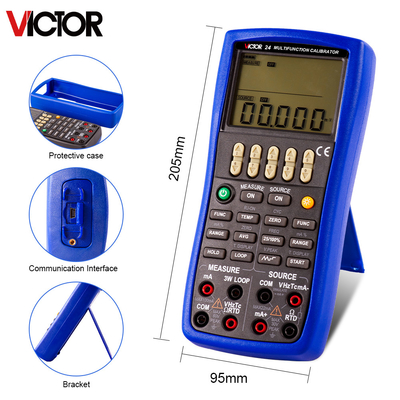

Grootte

205 × 95 × 42 mm

205 × 95 × 42 mm

Gewicht

Ongeveer 500 g.

Ongeveer 500 g.

Standaardhoeveelheid per doos

10 stuks

10 stuks

Standaard kartonnen maat

395 mm*385 mm*260 mm

395 mm*385 mm*260 mm

Standaard kartonnen kruisgewicht

12.4kg

12.4kg
