Productdetails:
|
| Kracht: | 5 alkalische batterij | Kleur: | Zwart en blauw |
|---|---|---|---|
| Gewicht: | 00,7 kg | Verpakking: | 28 stuks per doos, doosgrootte:43.5*37.5*51.5cm |

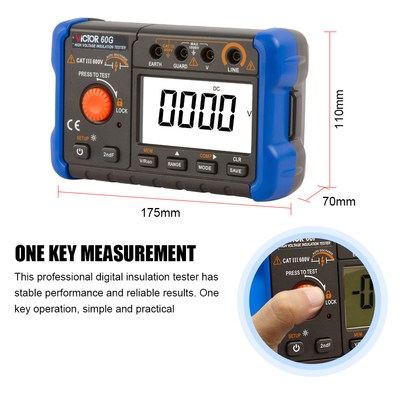

| Materiaal: | ABS | Grootte: | 175 ((L) ×110 ((W) ×70 ((D) mm |
| Markeren: | LCD Meetapparaat van de Vertonings het Digitale Isolatie,Digitaal Isolatiemeetapparaat 1000V,Gegevensopname Megohmmeter |
||
Digitale isolatieteester met groot LCD-display 1000V 100V 250V 500V

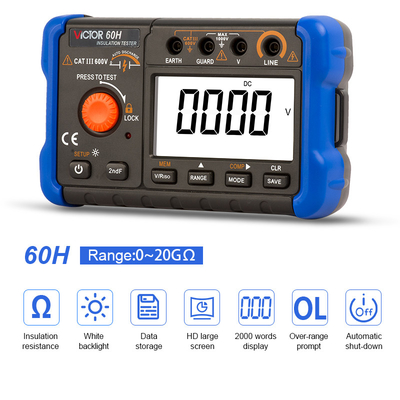

VICTOR 60H100V 250V 500V 1000V Digitale isolatietester Resistentietester met gegevensopname Megohmmeter Groot LCD-scherm
Basiskenmerken van het product
Basis meetfuncties
Gelijkstroomspanning DCV
Meetbereik: 0 ~± 1000 V.
Basismetingsnauwkeurigheid: 2%
AC ware RMS-spanning ACV
Meetbereik: 30~750 V ((50/60 Hz)
Basismetingsnauwkeurigheid: 2%
Isolatieweerstandstest
4 isolatietestspanningsbereiken: 100V, 250V, 500V, 1000V
Basisnauwkeurigheid: 0~+20%
Isolatieproefbereik: 0,00 MΩ~190,99 GΩ
Basismetingsnauwkeurigheid: 5%
Kortsluitingstroom is ongeveer 1,3 mA.
Isolatieproeven anderekenmerken
isolatietoets werkwijzen,met inbegrip van:
Eenvoudige, continue test
Gelijktijdige isolatietest
Isolatie-PI-test (polarisatie-index): verhouding van de weerstandswaarde gemeten wanneer de isolatie-opwindingspanning gedurende 10 minuten wordt aangebracht tot die van 1 minuut
Isolatie DAR-test (absorptieverhouding): de verhouding van de weerstandswaarde gemeten wanneer de isolatie-excitatiespanning gedurende 60 seconden wordt aangebracht tot die van 15 seconden.
Testscherm voor isolatieweerstand en spanningsbewaking
Automatisch bereik van de isolatieweerstandstest
Testspanning automatische ontladingsfunctie
Voltage-detectie en alarm van het gemeten object
DeTESTSchakelaar met slotfunctie
Voor de isolatievergelijking kan het meetresultaat worden beoordeeld met de vooraf ingestelde "pass/fail" (✓/✘) " beperken en dienovereenkomstig geluidswaarschuwingen krijgen.
Gegevensopname/weergavefunctie: handmatig opnemen, intern geheugen kan 100 (groepen) meetgegevens onafhankelijk opslaan, geregistreerde gegevens kunnen op het instrument worden bekeken.
Kalibratie van het product
Door verbinding met het standaardinstrument, kalibratie paneelde periodieke kalibratie volgens de procedures en met behoud van de juiste kalibratiegegevens is voltooid en de juiste nauwkeurigheid en prestaties van het product zijn gegarandeerd.
Segmentcode LCD-scherm, witte achtergrondverlichting.
Eenvoudige man-machine bediening, draagbaar, stevig en geschikt voor veldgebruik.
Productenbasisfuncties en prestaties (technische gegevens)
(bruikbaar gedurende één jaar na kalibratie, 23°C±5°C, 0 ∼70% RH, nauwkeurigheid = ±(%lees+LSD))
Meting van de isolatieweerstand (RISO)
| Nominale spanning | 100 V | 250 V | 500 V | 1000V |
| Meetbereik |
0.00MΩ19.99MΩ 20.0MΩ199.9MΩ |
0.00MΩ19.99MΩ 20.0MΩ199.9MΩ 200MΩ ¥ 499MΩ |
0.00MΩ19.99MΩ 20.0MΩ199.9MΩ 200MΩ 999MΩ |
0.00MΩ19.99MΩ 20.0MΩ199.9MΩ 200MΩ 1999MΩ 2.00GΩ ¥19.99GΩ |
| Opencircuitspanning |
DC 100V + 20%, - 0% |
DC 250V + 20%, - 0% |
DC 500V + 20%, - 0% |
DC 1000V + 20%, - 0% |
| Valweerstand | 80 kΩ | 200 kΩ | 450 kΩ | 1MΩ |
| Kortsluiting | 1.3 mA nominale waarde | |||
| Precisiteit | 5% + 5 | |||
|
Ik...Isolatieproef automatische ontladingstijd: wanneer condensator C = 1μF of minder, ontladingstijd < 1 seconde. Ik...Isolatieproef Levende schakelproef: indien de eindspanning groter is dan 30 V voordat de test wordt gestart, wordt het alarm geactiveerd om de test te verbieden. Ik...Isolatieproef maximale capacitieve belasting: werkzaam onder 1 μF. |
||||
Vertoon van de spanningsbewaking(meting van de isolatieweerstand)
| Meting functie | Meetbereik | Resolutie | Precisiteit |
| Gelijkstroomspanning DCV | 0 ‰ 1000V | 1V | 2%+3 |
Spanningstest
| Meting functie |
Gelijkstroomspanning DCV |
AC RMS-spanning ACV |
| Meetbereik | 0 ± 1000 V |
30 ‰ 750 V Frequentieband: 45 Hz~200 Hz |
| Resolutie | 1V | |
| Precisiteit | 2%+3 | |
Algemene kenmerken van het product
Werktemperatuur en luchtvochtigheid: 0 tot 40°C(niet-condenserend ≤10°C), ≤ 85% RH
Bergingstemperatuur en luchtvochtigheid: -20°Ctot 60°C,≤ 90%RH
Werkhoogte: ≤ 2000 m. (gebruik binnen)
Nominale transiënte overspanning:6K (1,2*50us) I, II, III meetpiekwaarde
Voltage weerstaan:AC8320V ((50/60Hz) / 5 seconden (tussen het circuit en de buitenste doos)
Isolatie-impedantie:1000MΩ of meer/DC1000V (tussen het circuit en de buitenste doos)
Trillingen en schokken: Willekeurigheid 2g, 5 tot 500 Hz
Test met val op 1 m:Kalibratieperiode en opwarmtijd
Om de nauwkeurigheid van deze tabel te waarborgen, bedraagt de kalibratieperiode één jaar of een andere periode.
De opwarmtijd na het aanzetten is 10 minuten of andere
Stroomvoorziening:Aangedreven door 8 x 1,5 V AA-alkalienbatterijen
15V-stroomtoevoer voor een stroomadapter
Automatische uitschakeling: automatische uitschakeltijd 0~90 minutenkan worden ingesteld
Grootte en gewicht:178 × 110 × 59 (mm), ongeveer600 g (inclusief batterijen)
