Productdetails:
|
| Kleur: | Blauw en zwarte | Grootte: | 206 × 97 × 60 mm |
|---|---|---|---|
| Productnaam: | Multifunctionele Proceskalibermeter | Model nr.: | Victor 26 |
| Verpakkingsgegevens: | 6 stuks/karton; Kartongrootte: 53*40.5*31cm | Precisiteit: | 0.01% nauwkeurigheid |
| Gewicht: | Ongeveer 633 g (inclusief batterijen) | Bescherming: | IP65 |
| Communicatie: | HART | ||
| Markeren: | IP65 multifunctionele Proceskalibermeter,24 Kalibermeter van het volt de Multifunctionele Proces,KAMPIOEN 26 Proceskalibermeter |
||
24 volt loopcircuit IP65 multifunctioneel proceskalibrator 5 cijfers display

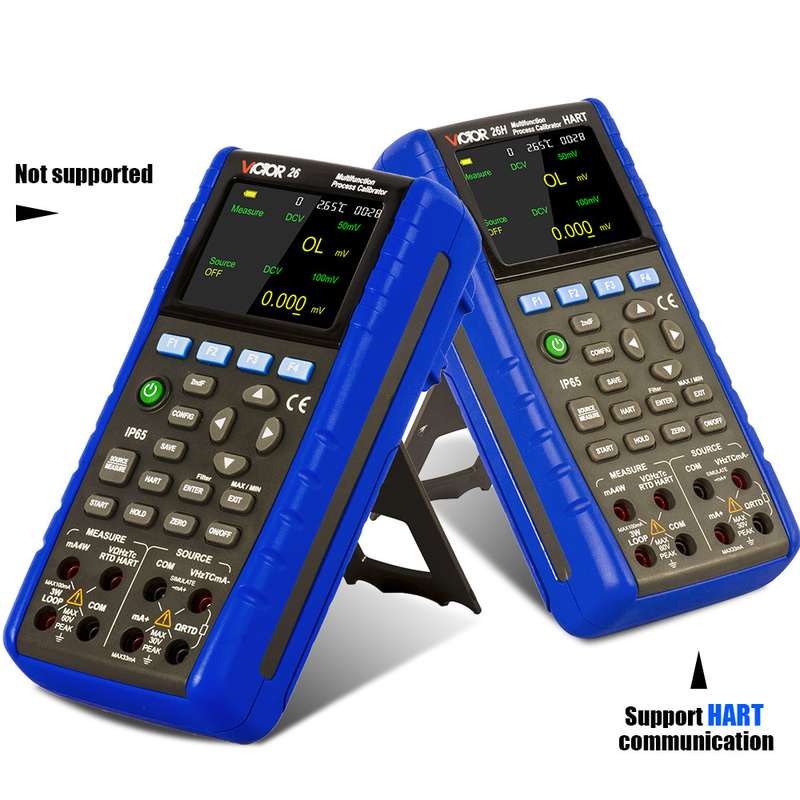

VICTOR26H Multifunctionele proceskalibrator HARTCommunicatie met een nauwkeurigheid van 0,01% 5 cijfers Display 24V luscircuit IP65
Multifunctioneel proceskalibrator met HART-communicatie
Opmerking: dit geldt zowel voor HART-type als voor Basic-type multifunctionele proceskalibratoren.Alle uitleg en voorbeelden zijn op HART-type.
1Inleiding
Een multifunktioneel proceskalibrator (kortweg de Kalibrator) is een draagbare kalibrator die met de hand wordt gedragen en wordt aangedreven door batterijen/adapter.en kan elektrische paracalibratoren en fysieke paracalibratoren meten en opwekken (zie tabel 1).
Tabel 1. Lijst van bron- en meetfuncties
|
Metingsfuncties
Bron Functies |
DCV | DCI | OHM | FREQ | TC | RTD | PULS | Druk | Contactgegevens | ||
| Loop OFF | Loop ON | ||||||||||
| DCV | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| DCI | - Wat is er? | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| RAMP ON | × | × | × | × | × | × | × | × | × | × | |
| Auto stap aan | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| OHM | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| FREQ | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| PULS | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| Contactgegevens | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| TC | ● | ● | ● | ● | ● | × | × | ● | ● | ● | |
| RTD | ● | ● | ● | ● | ● | × | × | ● | ● | ● | |
| Druk | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
De kalibrator verwerkt de volgende kenmerken:
§ Elke functiestoestand kan rechtstreeks in de HART-functie worden ingevoerd (alleen voor het HART-type)
§ Meting en bevoorrading kunnen tegelijkertijd werken.
§ Input/output terminals voor thermisch paar (TC) en het referentieknooppunt voor automatische temperatuurcompensatie van het interne proces
§ Handmatige stap-toevoer, automatische stap- en rampstroomtoevoer
§ Temperatuurmeter binnen in elke operatie
§ Meting/uitgangstemperatuurmonitorfunctie
§ Maatstaf/bron mA% weergave
§ Filterfunctie voor metingen
§ Handmatige meethoudfunctie
§ Automatische houdfunctie van het weergeven van de drukwaarde van de bron

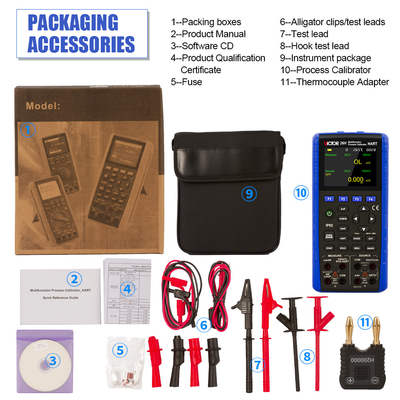

2.Standaard accessoires
Zorg ervoor dat het pakket alle onderstaande accessoires bevat.Neem zo snel mogelijk contact op met de verkoper van wie u het product hebt gekocht.. Zie de lijst van vervangende onderdelen in 15.3 van de handleiding als u de vervangende onderdelen wilt bestellen.
§ Eén paar proefsonde ((H000000-00)
§ Eén paar industriële tests lood ((H000001-00)
§ Eén paar industriële testslood (H000002-00)
§ Eén paar haakken Proefsonde (H000004-00)
§ Eén paar Alligator clip ((H010000-00)
§ Eén paar Alligator clip ((H010007-00)
§ Eén set RTD Convertor ((H200000-00)
§ Eén exemplaar van de gebruikershandleiding
§ Eén afschrift van de garantiecertificering
§ Twee stukjes fusiebuis ((100mA/250V)
§ Twee stukjes fusiebuis ((50mA/250V)

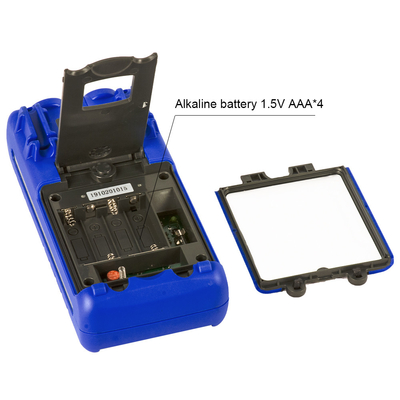

§ Vier alkalische batterijen
Eén zak.
| Project | Model Prestaties Parameters |
Victor 26 | VICTOR 26H | |
| Bron | gelijkstroommillivolt | Bereik | -5 110 mV | -5 110 mV |
| Precisiteit= ±(% van de ingestelde waarde +% van het bereik) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Resolutie | 1 uV | 1 uV | ||
| Gelijkstroomspanning | Bereik | -1 11V | -1 11V | |
| Precisiteit= ±(% van de ingestelde waarde +% van het bereik) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Resolutie | 10uV/0,1mV | 10uV/0,1mV | ||
| Gelijkstroom | Bereik | 0 33 mA | 0 33 mA | |
| Precisiteit= ±(% van de ingestelde waarde +% van het bereik) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Resolutie | 1 uA | 1 uA | ||
| Sinkstroom | Bereik | 0 33 mA | 0 33 mA | |
| Precisiteit= ±(% van de ingestelde waarde +% van het bereik) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Resolutie | 1 uA | 1 uA | ||
| Externe stroom aanbod |
5 ¢ 28V | 5 ¢ 28V | ||
| Resistentie | Bereik | 0 ¢4KΩ | 0 ¢4KΩ | |
| Precisiteit= ±(% van de ingestelde waarde +% van het bereik) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Resolutie | 0.01Ω/0.1Ω | 0.01Ω/0.1Ω | ||
| Thermocouple | Bereik | R/S/K/E/J/T/B/N/L/U | R/S/K/E/J/T/B/N/L/U | |
| Precisiteit | 0.4°C | 0.4°C | ||
| Resolutie | 0.1°C/1°C | 0.1°C/1°C | ||
| RTD | Bereik | Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
|
| Precisiteit | 0.2°C | 0.2°C | ||
| Resolutie | 0.1°C | 0.1°C | ||
| Frequentie (Hz) |
Bereik | 1Hz 110KHz | 1Hz 110KHz | |
| Precisiteit | ± 2 woorden | ± 2 woorden | ||
| Resolutie | 0.01Hz/1Hz/0.1KHz/2KHz | 0.01Hz/1Hz/0.1KHz/2KHz | ||
| Frequentie (CMP) | Bereik | 60 ¢1200 CPM | 60 ¢1200 CPM | |
| Precisiteit | ± 2 woorden | ± 2 woorden | ||
| Resolutie | 1CPM | 1CPM | ||
| Puls | Frequentie | 1 Hz 10 kHz | 1 Hz 10 kHz | |
| Bereik | 1 ¥100000cyc | 1 ¥100000cyc | ||
| Precisiteit | ± 2 woorden | ± 2 woorden | ||
| Resolutie | 1cyc | 1cyc | ||
| Schakelaar | Bereik | 1Hz 110KHz | 1Hz 110KHz | |
| Precisiteit | ±2 | ±2 | ||
| Resolutie | 0.01Hz/1Hz/0.1KHz/2KHz | 0.01Hz/1Hz/0.1KHz/2KHz | ||
| Druk | Bereik | Afhankelijk van de drukmodule | Afhankelijk van de drukmodule | |
| Precisiteit= ±(% van de ingestelde waarde +% van het bereik) |
Afhankelijk van de drukmodule | Afhankelijk van de drukmodule | ||
| Resolutie | 5 cijfers | 5 cijfers | ||
| Meting | gelijkstroommillivolt | Bereik | -5 550 mV | -5 550 mV |
| Precisiteit= ±(% van het lezen + % van het bereik) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Resolutie | 1 uV/10 uV | 1 uV/10 uV | ||
| Gelijkstroomspanning | Bereik | -0,5 35V | -0,5 35V | |
| Precisiteit= ±(% van het lezen + % van het bereik) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Resolutie | 0.1mV/1mV | 0.1mV/1mV | ||
| Gelijkstroom | Bereik | -5 55 mA | -5 55 mA | |
| Precisiteit ±(% van het lezen + % van het bereik) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Resolutie | 1 uA | 1 uA | ||
| Resistentie | Bereik | 0 ¢5,5 KΩ | 0 ¢5,5 KΩ | |
| Precisiteit= ±(% van het lezen + % van het bereik) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Resolutie | 0.01Ω/0.1Ω | 0.01Ω/0.1Ω | ||
| Thermocouple | Bereik | R/S/K/E/J/T/B/N/L/U | R/S/K/E/J/T/B/N/L/U | |
| Precisiteit | 00,7°C | 00,7°C | ||
| Resolutie | 0.1°C/1°C | 0.1°C/1°C | ||
| RTD | Bereik | Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
|
| Precisiteit | 0.4°C | 0.4°C | ||
| Resolutie | 0.1°C | 0.1°C | ||
| Frequentie (Hz) |
Bereik | 3 Hz 50 kHz | 3 Hz 50 kHz | |
| Precisiteit | ± 2 woorden | ± 2 woorden | ||
| Resolutie | 0.01Hz | 0.01Hz | ||
| Frequentie (CMP) | Bereik | 180 ¢ 3000000 CPM | 180 ¢ 3000000 CPM | |
| Precisiteit | ± 2 woorden | ± 2 woorden | ||
| Resolutie | 1CPM | 1CPM | ||
| Schakelaar | Bereik | Sluit/open | Sluit/open | |
| Takspercentage | 200 ¢ 300Ω | 200 ¢ 300Ω | ||
| Druk | Bereik | Afhankelijk van de drukmodule | Afhankelijk van de drukmodule | |
| Precisiteit= ±(% van het lezen + % van het bereik) |
Afhankelijk van de drukmodule | Afhankelijk van de drukmodule | ||
| Resolutie | 5 cijfers | 5 cijfers | ||
| Continuïteitspieper | Bereik | 0 ¢ 500Ω | 0 ¢ 500Ω | |
| Precisiteit | ≤50Ωgeluid | ≤50Ωgeluid | ||
| Resolutie | 0.01Ω | 0.01Ω | ||
| Loop-stroomtoevoer | Bereik | 24V | 24V | |
| Precisiteit | ± 10% | ± 10% | ||
| De maximale stroom | 22 mA | 22 mA | ||
| HART | × | √ | ||
| Andere functies |
Achterlicht | √ | √ | |
| Automatisch uitschakelen | √ | √ | ||
| Laadfunctie | √ | √ | ||
| Vertoon van de kamertemperatuur | √ | √ | ||
| Detectie van batterijen | √ | √ | ||
| Het signaal van de oprit | √ | √ | ||
| Communicatiefunctie | RS232 seriecommunicatie, kan instrument op afstand bedienen door de toestel stuurprogramma. | RS232 seriecommunicatie, kan instrument op afstand bedienen door de toestel stuurprogramma. | ||
| Kenmerkend | ||||
| Veiligheid | EN61010-1:2001 | EN61010-1:2001 | ||
| Voltage weerstaan | De in- en uitgang AC350V/1 minuten | De in- en uitgang AC350V/1 minuten | ||
| Isolatie | De in- en uitgang DC500V /50MΩ. | De in- en uitgang DC500V /50MΩ. | ||
| EMC | EN61326-1:2006 | EN61326-1:2006 | ||
| Authenticatie | CE | CE | ||
| Afbeelding | 3.2 TFT-scherm | 3.2 TFT-scherm | ||
| Stroomvoorziening | 4×1,5 V AA Alkaline batterij | 4×1,5 V AA Alkaline batterij | ||

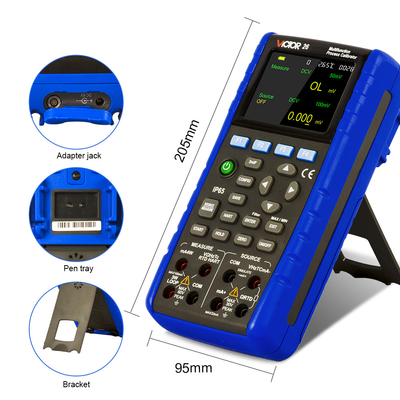

| Grootte | 206 × 97 × 60 mm | 206 × 97 × 60 mm | ||
| Gewicht | ongeveer 633 g | ongeveer 633 g | ||
| Standaardhoeveelheid per doos | 6 stuks | 6 stuks | ||
| Standaard kartonnen maat | 530 mm*405 mm*310 mm | 530 mm*405 mm*310 mm | ||
| Standaard kartonnen kruisgewicht | 120,6 kg | 120,6 kg | ||
