Productdetails:
|
| Verpakking: | digitale aardweerstandsmeter | Kleur: | Zwart en blauw |
|---|---|---|---|
| Gewicht: | Ongeveer 680 g | MAXIMUM vertoning: | 1999 |
| LCD-grootte: | 84.8*59.8 mm | LCD-grootte: | 84.8*59.8 mm |
| Meetbereik: | 0.02Ω?? 1999Ω | Batterij: | 5 alkalische batterij |
| Precisiteit: | 2% nauwkeurigheid | ||
| Markeren: | Het ware RMS Digitale Meetapparaat van de Aardeweerstand,4106A het digitale Meetapparaat van de Aardeweerstand,4106A de digitale meter van de aardeweerstand |
||
AC True RMS Digital Earth Resistance Tester 3 Pole 4 Pole Measurement Methode

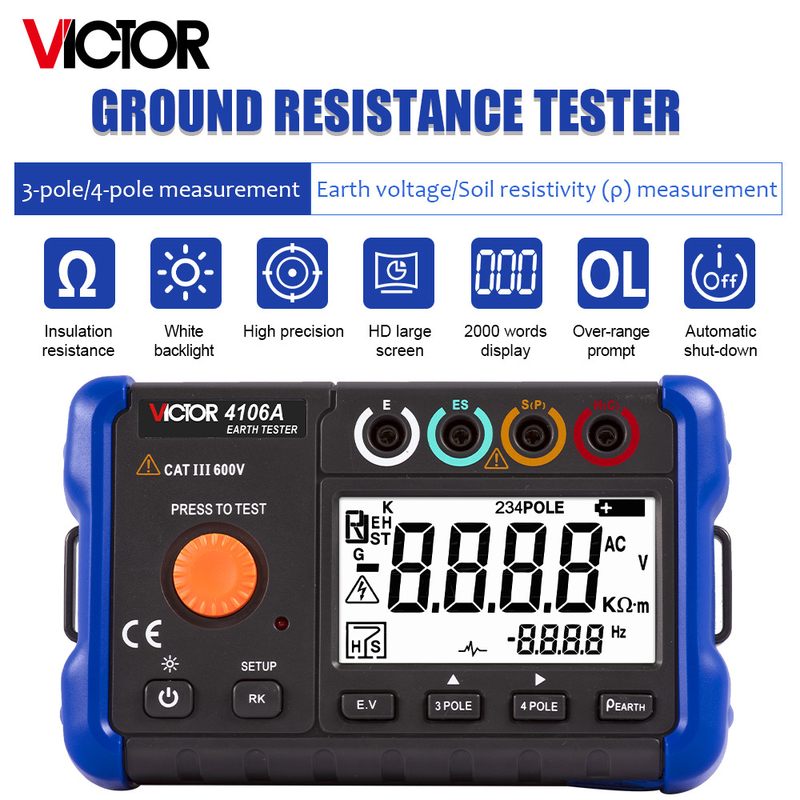

VICTOR 4106A aardweerstandstester 3-pool 4-pool methode meting AC True RMS Groot LCD-scherm met LED-achterlicht
Basiskenmerken van het product
Basis meetfuncties
Aardeweerstandsmeting (RE))
Metode van meting: 3-pool methode, 4-pool methode
Meetbereik: 0,02Ω ‰ 1999Ω
Minimale resolutie: 0,01 Ω
Basisnauwkeurigheid: 5%
GrondResistiviteitsmeting (ρ)
Meetbereik: 0,01Ω·m376,8KΩ·m
Interval van hulpgrondstangen, instellingsbereik: 1,0 m~30.0 m.
AC waarRMSSpanning E.V.
Meetbereik: 0~50 V
AC-bandbreedte: 40 Hz~200 Hz
Basismetingsnauwkeurigheid: 2%
Ground test anderekenmerken
De aardweerstand wordt gemeten met behulp van een vierkante golf-opwindingstest, de maximale open-circuitspanning is 50 Vp-p en de kortsluitingstroom is <3 mA.
Automatische bereikdetectie bij de meting van aardweerstand.
RKweerstandstest, kan het lijnweerstandseffect worden verwijderd.
Aardvergelijkingstest: het meetresultaat kan worden beoordeeld op basis van de vooraf ingestelde limiet "pass/fail (✓ / ) " en dienovereenkomstig audioalarm worden gegeven.
Kalibratie van het product
Door verbinding met het standaardinstrument, kalibratie paneelde periodieke kalibratie volgens de procedures en met behoud van de juiste kalibratiegegevens is voltooid en de juiste nauwkeurigheid en prestaties van het product zijn gegarandeerd.
Groot LCD-scherm met witte LED-achterlicht.
Eenvoudige man-machine bediening, draagbaar, stevig en geschikt voor veldgebruik.
Productenbasisfuncties en prestaties (technische gegevens))
(bruikbaar gedurende één jaar na kalibratie, 23°C±5°C, 0 ∼70% RH, nauwkeurigheid = ±(%lees+LSD))
AC-spanningE.V.
| Meetbereik | Resolutie | Frequentiebereik | Precisie |
| 0.00V ¥50.00V | 0.01V | 45~200 Hz sinus | 2%+5 |
|
Invoerweerstand: ongeveer 1MΩ Metingssnelheid: 2 keer/s. |
|||
Aardweerstand RE(RGbij het testen van ρ)
| Bereik | Meetbereik | Resolutie | Precisie | Opmerkingen |
| 20Ω | 0.10Ω19.99Ω | 0.01Ω | 5% + 5 |
0.2 De Ω-fout wordt toegevoegd wanneer de weerstand kleiner is dan2Ω. RH en RS zijn 500ΩRk gecorrigeerde gegevens. |
| 200Ω | 20.0Ω199.9Ω | 0.1Ω | ||
| 2000Ω | 200Ω ¥ 1999Ω | 1Ω | ||
|
Uitgangskenmerken: test open circuitspanning UM, het maximum is ongeveer 50Vpp, vierkantsgolf Test de kortsluiting stroom IM, het maximum is ongeveer 3mApp, maar IM (RH + RE)< UM Metingstijd: typisch 2 seconden. RH MAX: (4K Ω+100RE) of 50KΩ (wat lager is). RS MAX: (4K Ω+100RE) of 50KΩ (wat lager is). Aanvullende fout bij RH MAX of RS MAX: 3%+10. Seriesinterferentie-spanning: 16·2/3Hz, 50Hz, 60Hz, 400Hz en DC 3V (bereik van 20Ω exclusief DC). Bijkomende fout bij 3V-serie-interferentie-spanning: 5%+10. |
||||
Meting van de bodemweerstand (ρ)
| Bereik | Meetbereik | Resolutie | Precisie |
| 20Ω·m | 0Ω·m·19.99Ω·m | 0.01Ω·m |
Afhankelijk van de RG ρ=2×π×a×RG |
| 200Ω·m | 20.0Ω·m·199.9Ω·m | 0.1Ω·m | |
| 2000Ω·m | 200Ω·m·1999Ω·m | 1Ω·m | |
| 20 KΩ·m | 2.00KΩ·m·19.99KΩ·m | 00,01 KΩ·m | |
| 200 KΩ·m | 20.0KΩ·m·376.8KΩ·m | 0.1 KΩ·m | |
| De afstand tussen de aardstaven: a=1,0 m~30.0 m. | |||
Algemene kenmerken van het product
Werktemperatuur en luchtvochtigheid
0 tot 40oC (niet-condenserend ≤10oC), ≤85%RH
Bergingstemperatuur en -vochtigheid: -20oC tot 60oC,≤90%RH
Werkhoogte: ≤ 2000 m. (gebruik binnen)
Nominale transiënte overspanning:6K (1,2*50us) I, II, III meetpiekwaarde
Voltage weerstaan:AC8320V ((50/60Hz) / 5 seconden (tussen het circuit en de buitenste doos)
Isolatie-impedantie:1000MΩ of meer/DC1000V (tussen het circuit en de buitenste doos)
Trillingen en schokken:Willekeurigheid 2g, 5 tot 500 Hz 1m drop test
Kalibratieperiode en opwarmtijd
Om de nauwkeurigheid van deze tabel te waarborgen, bedraagt de kalibratieperiode één jaar of een andere periode.
De opwarmtijd na het aanzetten is 10 minuten of andere

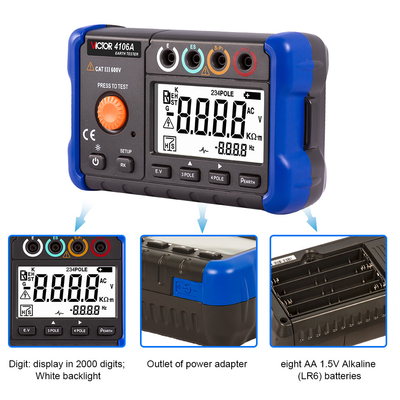

Stroomvoorziening:Verdreven door 8 x 1,5 V LR6 ((AA)) alkalische batterijen
15V-stroomtoevoer voor een stroomadapter
Automatische uitschakeling: automatische uitschakeltijd 0~90 minutenkan worden ingesteld

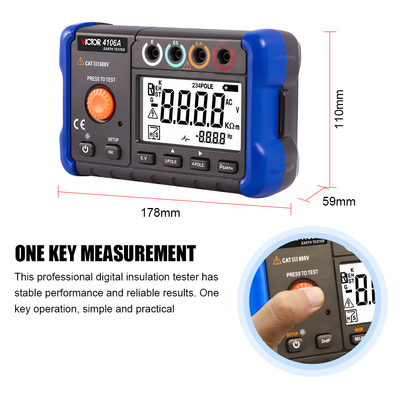

Grootte en gewicht:178 × 110 × 59 (mm), ongeveer600 g (inclusief batterijen))
